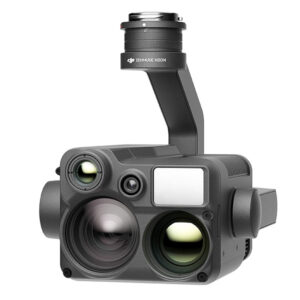

Zenmuse H20N

DJI Zenmuse H20N tai integruotas naktinio matymo jutiklis ir plataus kampo kameros. Suderinus tai su dvigubo priartinimo termovizoriumi ir lazeriniu tolimačiu, gaunamas universalus hibridinis sprendimas, tinkamas bet kokioms sąlygoms.

Kategorija: Dronai Žyma: akcijos

Pamatykite nematomą

“N” kaip naktinis matymas

Zenmuse H20N integruotas naktinio matymo jutiklis su plataus kampo kameromis. Suderinus tai su dvigubo priartinimo termovizoriumi ir lazeriniu tolimmačiu, gaunamas universalus hibridinis sprendimas, tinkamas bet kokioms sąlygoms.

Naktinio matymo jutiklis
Dvigubos termovizorinės kameros 640×512; optinis priartinimas 2×, 8×
Hibridinis optinis priartinimas 20×
Lazerinis tolimatis – didžiausias nuotolis 1200 m
Sinchronizuotas suskirstytas ekranas
Išmanusis naktinių scenų tobulinimas
Atsparumo norma IP44
Nuo -20 °C iki 50 °C darbinė temperatūra

Pamatykite naktį

Kintamo židinio ir plačiakampės kameros turi naktinio matymo jutiklius, pritaikytus prasto apšvietimo sąlygomis.

Infraraudonųjų spindulių priartinimas

Dvi termovizinės kameros atitinkamai 2x ir 8x priartina vaizdą ir kartu leidžia padidinti iki 32 kartų. Raskite karštuosius taškus ir juos išsamiai patikrinkite priartinę vaizdą.

Sinchronizuotas padalytas ekrano priartinimas (split-screen)

H20N palaiko sinchronizuotą priartinimą tarp šiluminio ir naktinio matymo kamerų. Naudotojai gali vienu metu keisti abiejų vaizdų mastelį. Tai padvigubina našumą ir palengvina palyginimą

Termovizinės kameros funkcijos

Spalvų paletės

Nustatykite termo duomenims taikomas spalvas pagal misijos reikalavimus.

Izotermos

Vizualizuokite konkretų temperatūros intervalą, kad galėtumėte atskirti objektus.

Temperatūros įspėjimas

Akimirksniu gaukite pranešimus DJI Pilot programoje, kai objektų temperatūra viršija nustatytas įspėjamąsias vertes.

Stiprinimo režimai

Nustatykite stiprinimo režimus, kad pakeistumėte užfiksuotą temperatūros diapazoną: didelio stiprinimo režimas apima mažesnį temperatūros diapazoną, tačiau yra jautresnis temperatūros skirtumams; mažo stiprinimo režimas apima platesnį temperatūros diapazoną.

R-JPEG vaizdai

Zenmuse H20N padaryti vaizdai yra R-JPEG (radiometrinio) formato su informacija apie temperatūrą. Importuodami šiuos vaizdus į DJI analizės priemonių įrankį, galite išmatuoti temperatūrą ir koreguoti parametrus.

BENDRIEJI PARAMETRAI

Išmatavimai	178x135x161 mm
Svoris	878±5 g
Atsparumas	IP44
Lazerinio saugumo klasė	Class 1M (IEC 60825-1:2014)
Palaikomoji platforma	Matrice 300 RTK

GIMBALAS

Stabilizavimo sistema	3-ašė (tilt, roll, pan)
Kampinių virpesių diapazonas	±0.01°
Laikiklis	Nuimamas DJI SKYPORT
Darbinis diapazonas	Tilt: -120° to +30°; Roll: -55° to +55°; Pan: ±320°
Veikimo režimas	Follow / Free / Re-center

Kamera su zoom

Sensorius	1/1.8″ CMOS; Efektyvus pikselių skaičius: 4M
Objektyvas	Nuotolis: 6,8-119,9 mm (maždaug atitinka: apie 32,7-574,5 mm)
	Diafragma: f/2,8-f/11 (diena); f/1,6-f/11 (naktis)
	Raiška: nuo 1 m iki ∞ (platus); nuo 8 m iki ∞ (tele)

Plačiakampė kamera

Sensorius	1/2.7″ CMOS; Efektyvus pikselių skaičius: 2M
Objektyvas	DFOV: 73,6°
	Nuotolis: 4,5 mm (maždaug atitinka: apie 29 mm)
	Diafragma: f/2,8
	Raiška: nuo 1 m iki ∞

Termovizinė kamera su priartinimu

Sensorius	Uncooled VOx Microbolometer
Objektyvas	DFOV: 12,5°
	Nuotolis: 44,5 mm (maždaug atitinka: apie 196 mm)
	Diafragma: f/1,2
	Raiška: 45 m iki ∞

Plataus kampo termovizinė kamera

Sensorius	Uncooled VOx Microbolometer
Objektyvas	DFOV: 45.5°
	Nuotolis: 12 mm (maždaug atitinka: apie 53 mm)
	Diafragma: f/1,0
	Raiška: nuo 5 m iki ∞

Lazerinis tolimatis

Bangos ilgis	905 nm
Didžiausias galingumas	3.5 mW
Vieno impulso plotis	6 ns
Matavimo tikslumas	± (0,2 m + atstumas iki tikslo x 0,15%)
Matavimo intervalas	3-1 200 m (vertikalus paviršius 0,5 x 12 m su atspindžio koeficientu 20%)

Atmintis

Palaikomos microSD kortelės	microSD UHS-I Speed Grade 3 talpa iki 128 GB
Palaikoma failų sistema	exFAT

DARBO SĄLYGOS

Darbo temperatūra	-20°C iki 50°C
Saugojimo temperatūra	-20°C iki 60°C
