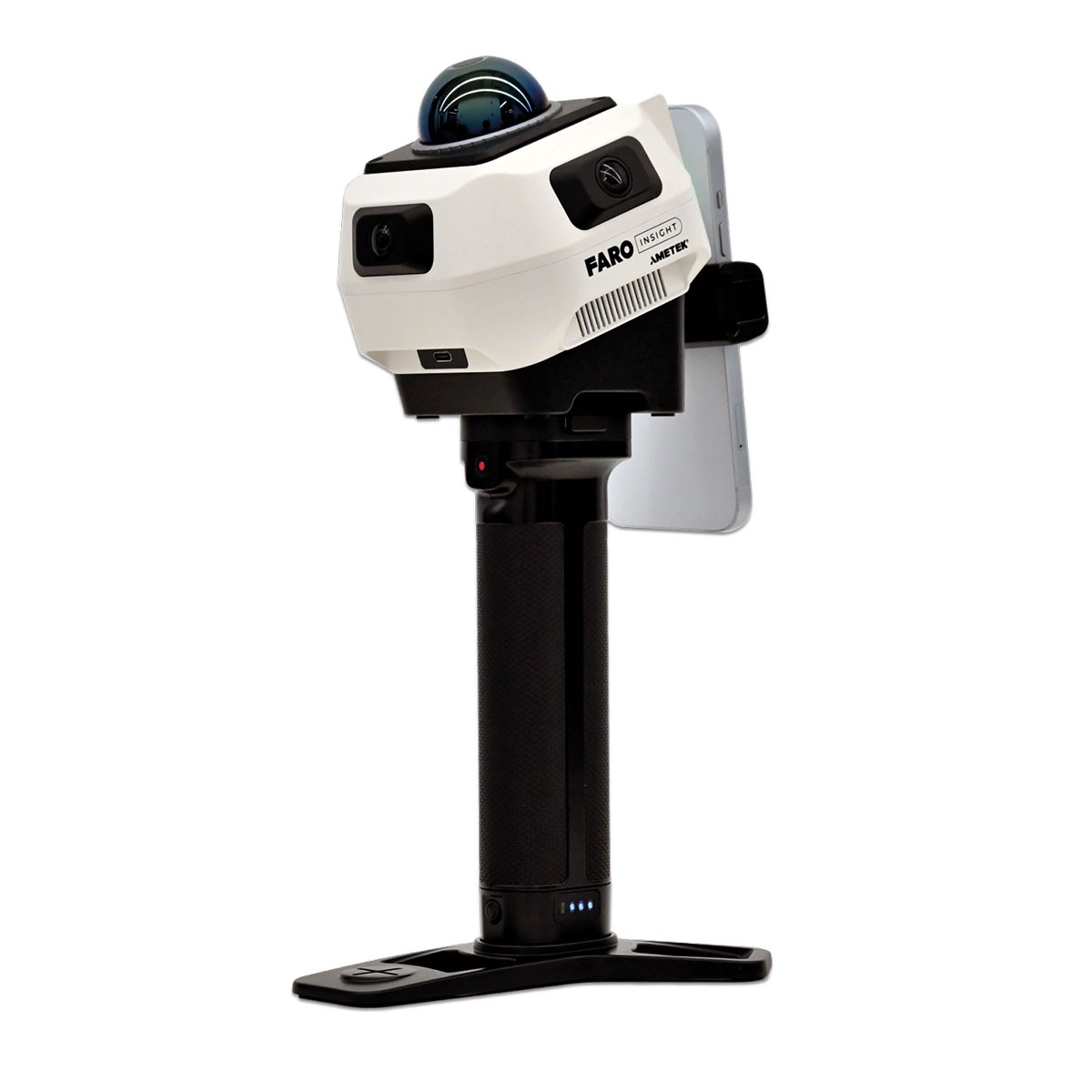

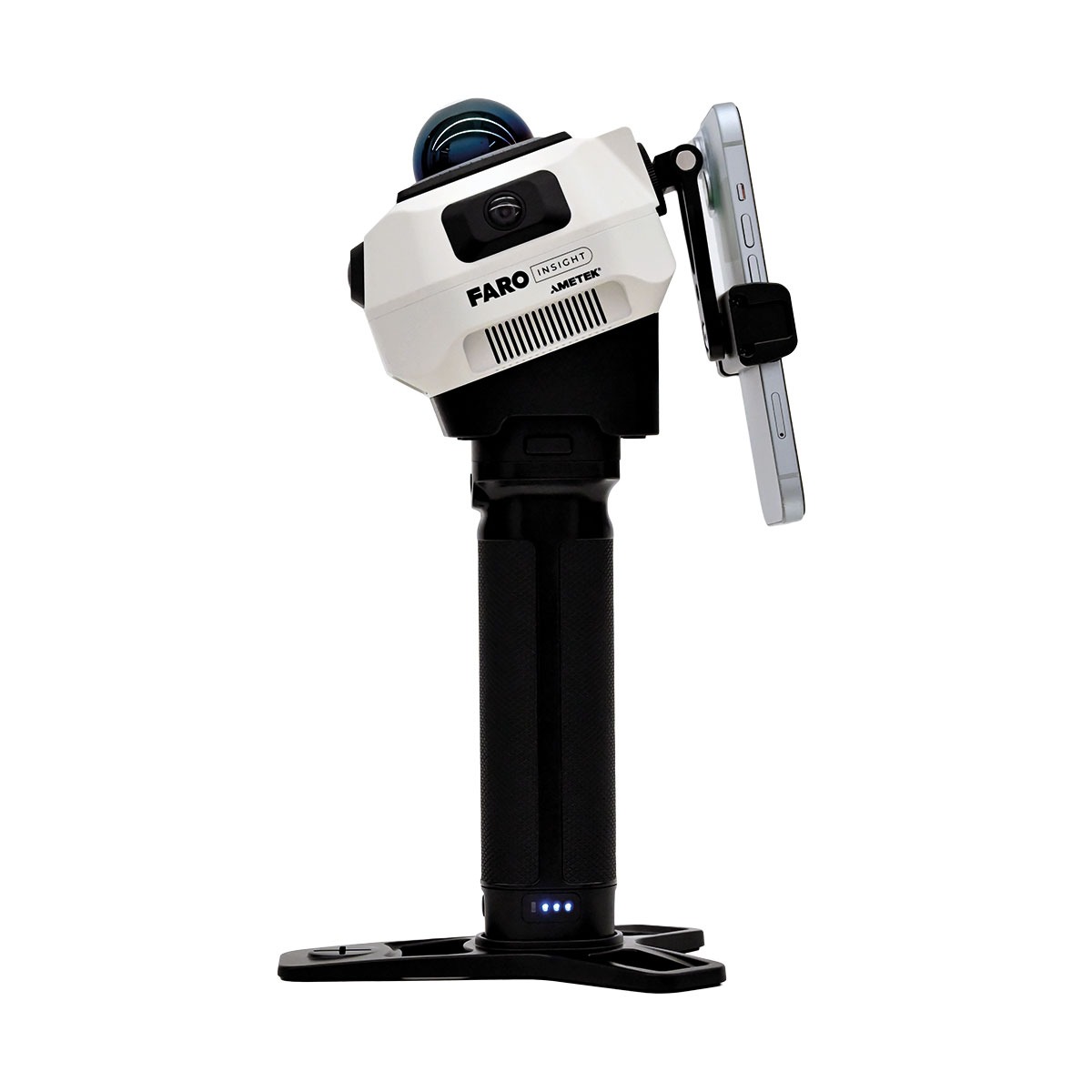

Mobilusis 3D skeneris FARO Rovi i.1
Tikslus statybvietėje esančių sąlygų supratimas yra itin svarbus siekiant užtikrinti sklandų projektų įgyvendinimą. Vykstant projektavimo ir statybos darbams, reguliarūs objekto 3D matavimai padeda komandoms patikrinti darbų eigą, užtikrinti skaidrumą ir palyginti faktiškai atliktus darbus su projektiniais sprendiniais.
Rovi i.1 – tai realybės fiksavimo sprendimų paketas, sukurtas siekiant palengvinti statybvietės dokumentavimą visuose projekto gyvavimo ciklo etapuose. Kartu su FARO Sphere® XG ir SCENE platformose prieinamais duomenų apdorojimo ir analizės įrankiais šis sprendimas padeda komandoms paversti statybvietėje surinktus duomenis patikima projektine informacija, kuria remiantis galima priimti pagrįstus sprendimus.
Kodėl Rovi i.1 paketas yra tinkamas būtent Jums?
Duomenys, kurių poreikio jūsų komanda dar net nenutuokia

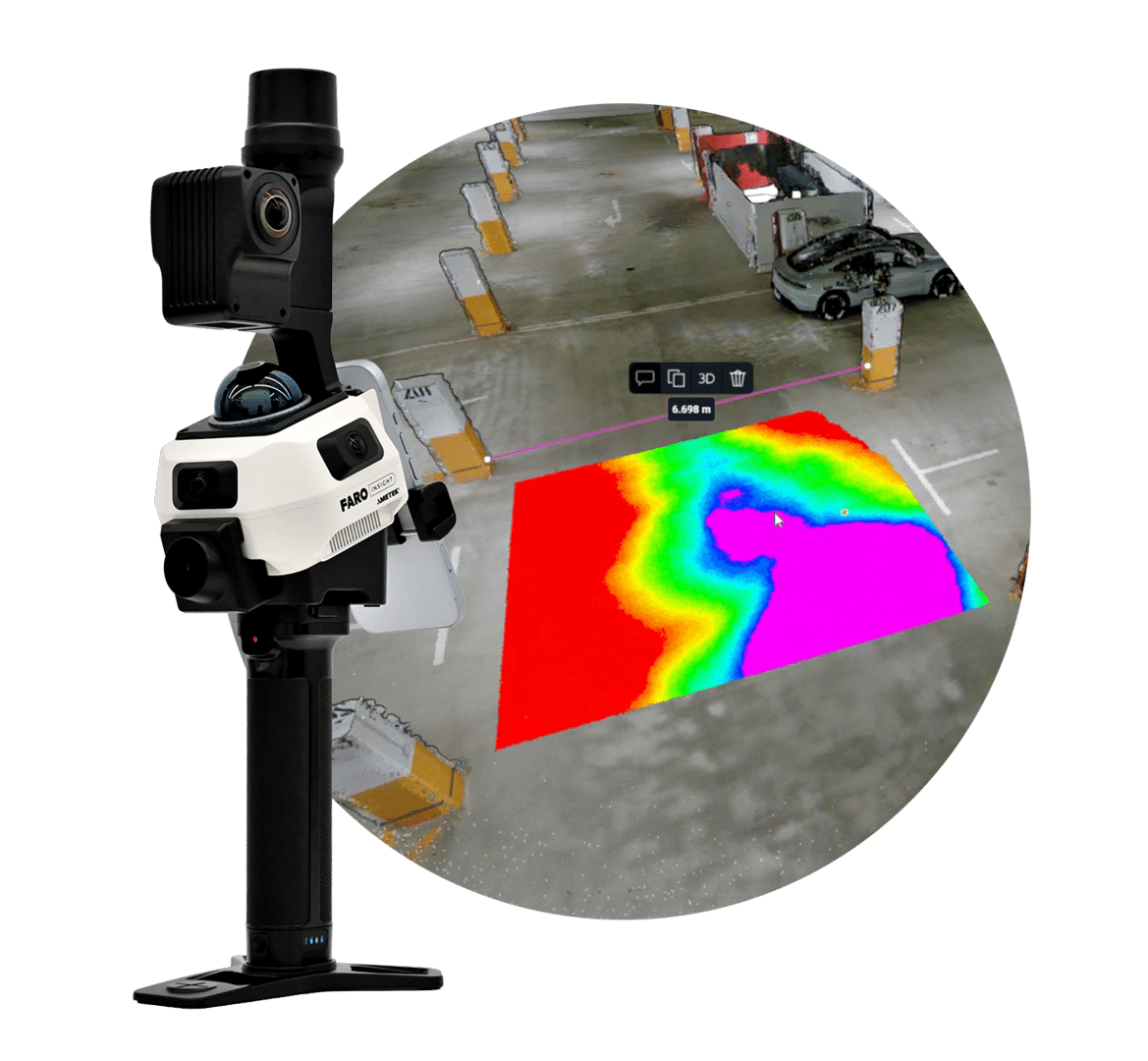

Remiantis jūsų surinktais 3D duomenimis, jūsų komanda gali gauti įvairius rezultatus: aukštų planus, patalpų matavimų duomenis, tūrio analizes, Gaussian Splatting vizualizacijas ir faktinės įgyvendintos būklės („As-Built“) dokumentaciją. Šie rezultatai leidžia efektyviau panaudoti surinktus duomenis, skaidriau planuoti projekto įgyvendinimo eigą, tikrinti darbų kokybę ir rengti ataskaitas, neatliekant papildomų apsilankymų statybvietėje ir nerengiant dokumentacijos rankiniu būdu.
Įsitikinkite, kad skenavimas atliktas tinkamai, prieš išvykdami iš darbo vietos
Realaus laiko peržiūra leidžia naudotojams dar vietoje patikrinti, ar skenavimas atliktas išsamiai, ir nustatyti praleistas zonas dar prieš baigiant matavimus. Taip išvengiama brangiai kainuojančių pakartotinių vizitų į objektą, laikomasi darbų grafiko ir užtikrinamas didesnis pasitikėjimas surinktų duomenų kokybe.
Matavimai be specialisto pagalbos
Rovi i. – tai nešiojamas įrenginys, skirtas skenuoti einant („walk-and-scan“), kuriame naudojama hibridinė SLAM technologija, leidžianti 3D skenavimą padaryti prieinamą kiekvienam. Naudotojai gali užfiksuoti faktinę objekto būklę ir generuoti taškų debesis neturėdami specialiųjų žinių, todėl 3D skenavimą lengva įtraukti į įprastus apsilankymus statybvietėje.
Greitesnė prieiga prie duomenų

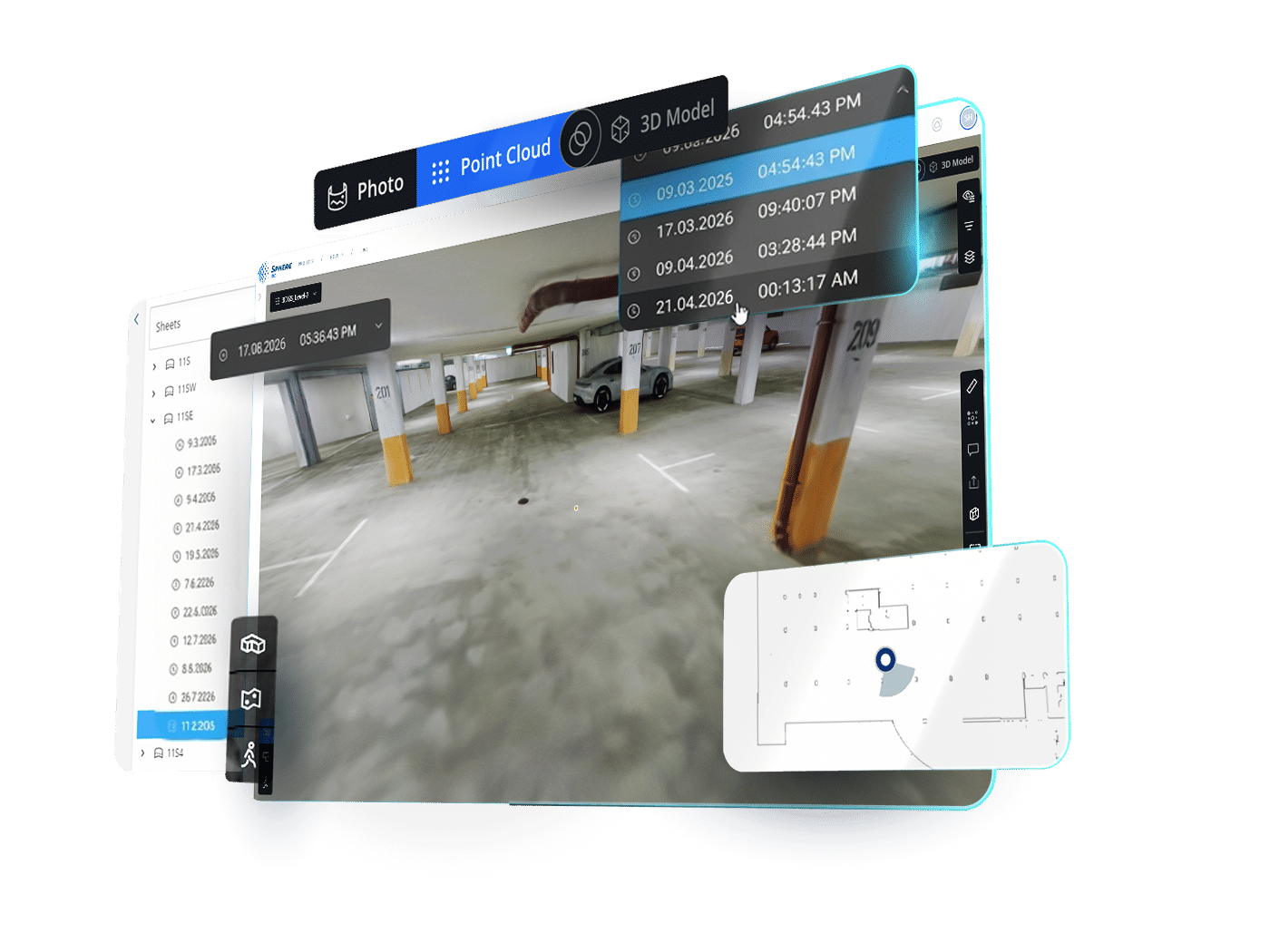

Surinkti duomenys perkeliami į FARO Sphere XG platformą ir apdorojami debesijoje, todėl projektinė informacija pasiekiama tiesiog per interneto naršyklę. Kadangi nereikia specializuotų, didelio našumo darbo stočių, daugiau komandos narių gali pasiekti projektinius duomenis ir su jais dirbti.
Palyginkite faktinę darbų eigą su projektiniais sprendiniais
Sinchronizuokite surinktus duomenis ir palyginkite juos su BIM modeliu, kad galėtumėte patikrinti darbų pažangą ir iš anksto nustatyti galimas problemas. Remdamosi aktualiais statybvietės duomenimis, projektų komandos gali sumažinti taisomųjų darbų poreikį, nuolat stebėti projekto būklę ir priimti labiau pagrįstus sprendimus.
Įsigykite tai, ko reikia Jūsų projektui
Pagrindinis įrenginys leidžia kasdien atlikti 3D skenavimą, o pasirenkamas priedų rinkinys išplečia jo galimybes įgyvendinant projektus, kuriems reikalingi georeferenciniai duomenys ir aukštesnės kokybės nuotraukos. Galite pasirinkti projekto reikalavimus atitinkančią komplektaciją, išlaikydami mobilumą ir paprastą matavimo procesą.
Ką siūlo mobilusis 3D skeneris Rovi i.1?
Rovi i.1 – tai daugiau nei mobilusis lazerinio skenavimo sprendimas. Kartu su viena iš specialiai šiam įrenginiui skirtų programinės įrangos prenumeratų jis sudaro išsamų skaitmeninės realybės fiksavimo, duomenų valdymo ir darbo su jais sprendimą.
Į pagrindinį komplektą įeina:
- Rovi i.1 tipo „walk-and-scan“ įrenginys
- Akumuliatorius
- Magnetinis telefono laikiklis
- USB įkrovimo kabelis
- Transportavimo dėklas
- Valymo rinkinys
- Greitojo paleidimo vadovas
Parduodama atskirai, kaip priedų rinkinys:
- RTK / GNSS modulis
- Detalių fotografavimo kamera
- Didelės raiškos panoraminė kamera „HighRes PanoCam“
- Monopodo laikiklis
Vienas sprendimas visai projekto komandai
Rovi i.1 – tai ne tik skeneris, bet ir neatsiejama visapusiško realybės fiksavimo proceso dalis. Kartu su FARO Sphere® XG platforma ir SCENE programine įranga jis suteikia komandoms visus reikiamus įrankius statybvietės faktinei būklei fiksuoti, duomenims apdoroti, visoms suinteresuotosioms šalims bendradarbiauti ir įžvalgoms gauti, kurios padeda priimti pagrįstus projektinius sprendimus.
Planai, pritaikomi pagal darbų apimtį
Planai skiriasi duomenų saugojimo vietos talpa, naudotojų, turinčių prieigą prie duomenų, skaičiumi ir skaičiavimo ištekliais, skirtais jūsų 3D duomenų apdorojimo poreikiams. Toliau pateikti trys planų lygiai padės jums suprasti, kuris planas geriausiai atitinka dabartinio projekto reikalavimus.
Scan Essential (3 metų prenumerata)
Scan Essential paketas skirtas individualiems naudotojams ir mažoms komandoms, pradedančioms reguliariai fiksuoti skaitmeninę realybę. Jis suteikia pagrindinius įrankius, reikalingus projektinei informacijai rinkti, valdyti ir bendrinti. Tai prieinamas sprendimas, leidžiantis dokumentuoti objektus, peržiūrėti 3D duomenis ir dirbti su jais.
1 pilnateisis naudotojas: Sphere XG ir SCENE
1 TB duomenų saugykla
4 000 tokenų (žetonų) per metus*
Scan Professional (3 metų prenumerata)
Scan Professional paketas skirtas augančioms komandoms, dirbančioms su keliais projektais. Jis suteikia daugiau duomenų saugyklos vietos, didesnį naudotojų skaičių ir didesnį metinį žetonų limitą, kad būtų užtikrintas efektyvesnis bendradarbiavimas ir galima būtų apdoroti didesnius 3D duomenų kiekius. Šis paketas suteikia papildomų išteklių organizacijoms, kurioms reikalinga platesnė prieiga prie projektinės informacijos.
3 pilnateisiai naudotojai: Sphere XG ir SCENE
2 TB duomenų saugykla
12 000 tikenų (žetonų) per metus*
Scan Enterprise (3 metų prenumerata)
Scan Enterprise sprendimas skirtas organizacijoms, vykdančioms didelės apimties 3D skenavimo projektus. Jis suteikia didžiausią duomenų saugyklos talpą, plačiausias komandinio darbo galimybes ir didžiausią metinį žetonų limitą. Šis planas leidžia visos įmonės mastu vykdyti objektų dokumentavimą, bendradarbiauti ir įgyvendinti projektus, suteikiant daugiau darbuotojų prieigą prie 3D duomenų visoje organizacijoje.
5 pilnateisiai naudotojai: Sphere XG ir SCENE
4 TB duomenų saugykla
24 000 tokenų (žetonų) per metus*
*Žetonų sąnaudos priklauso nuo atliekamos užduoties tipo.

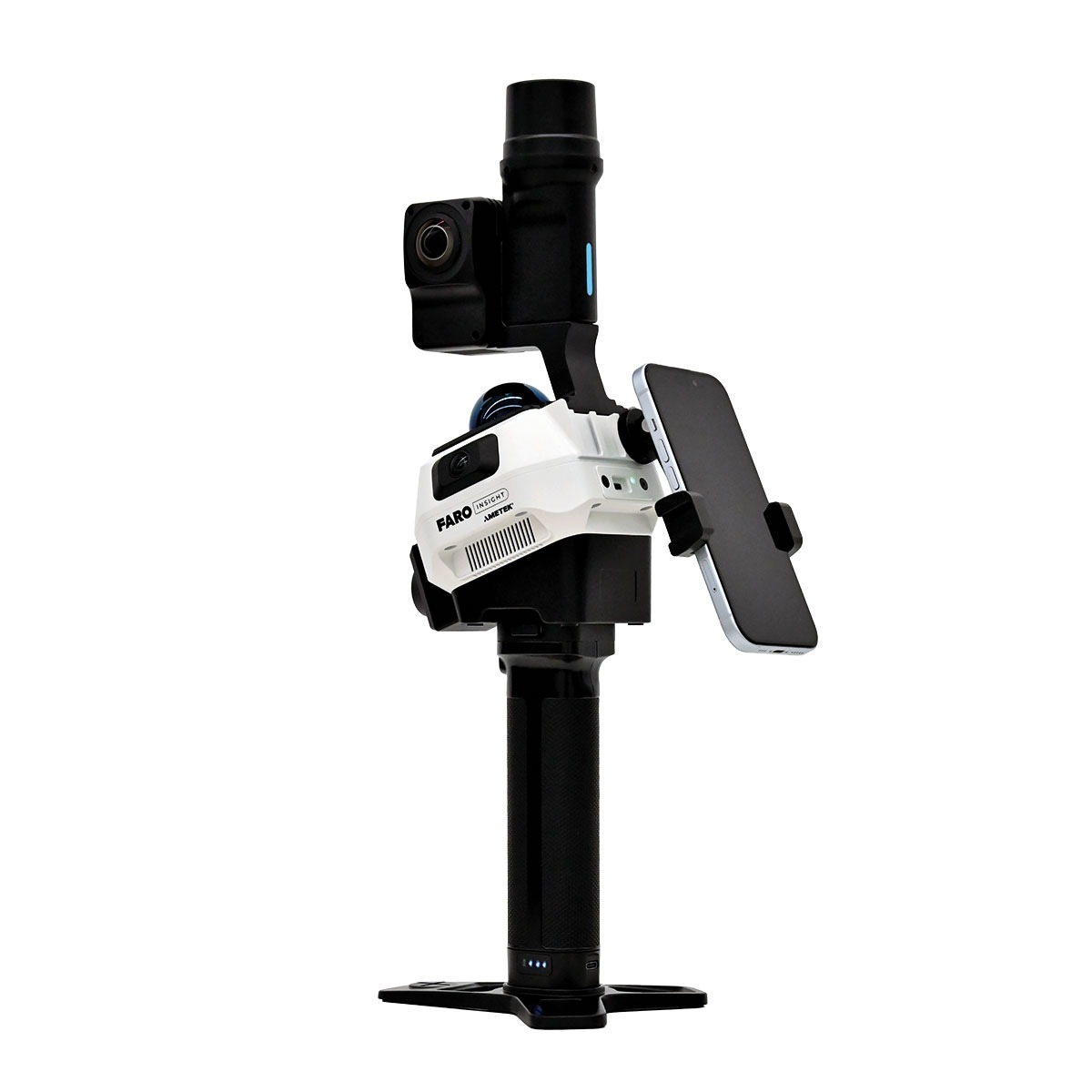

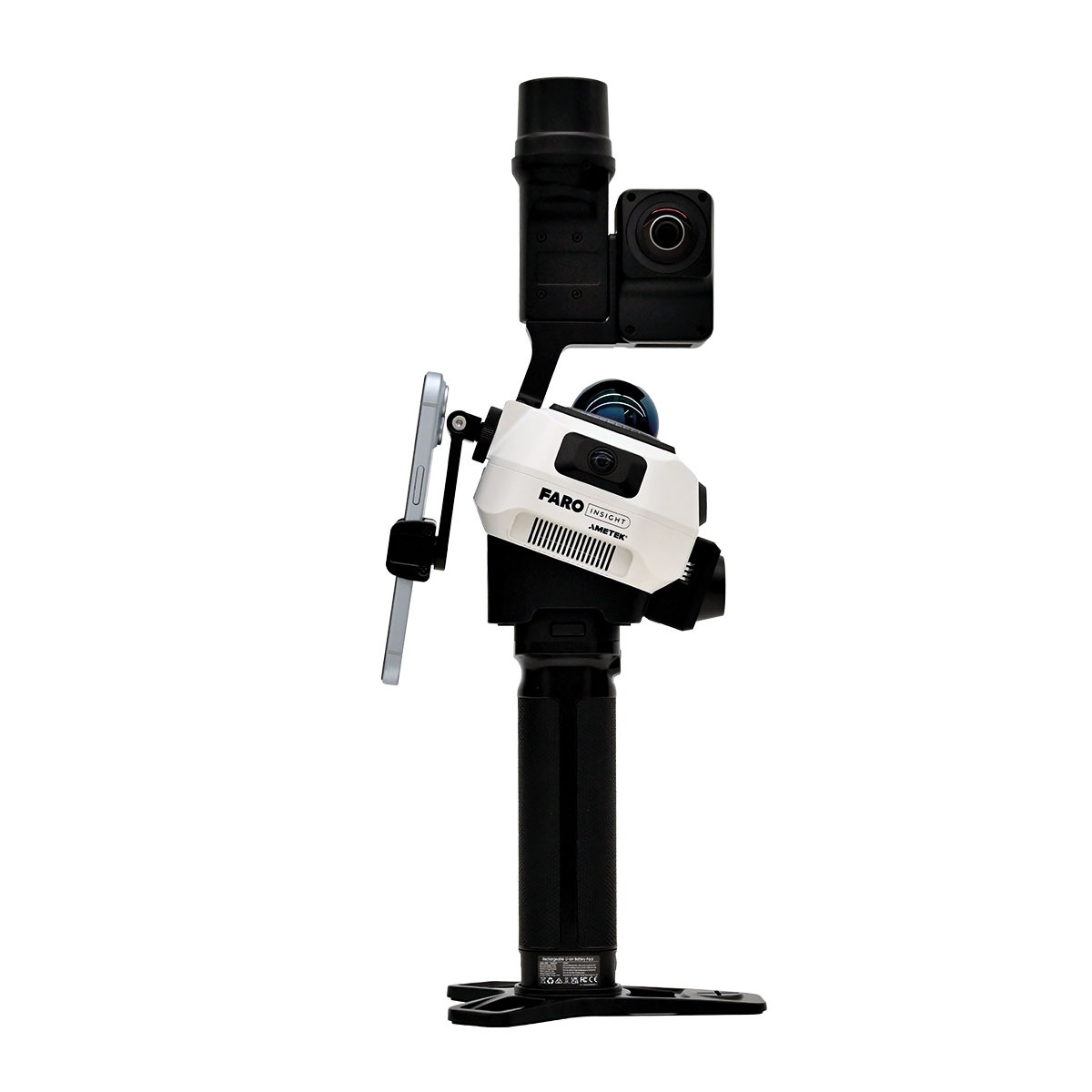

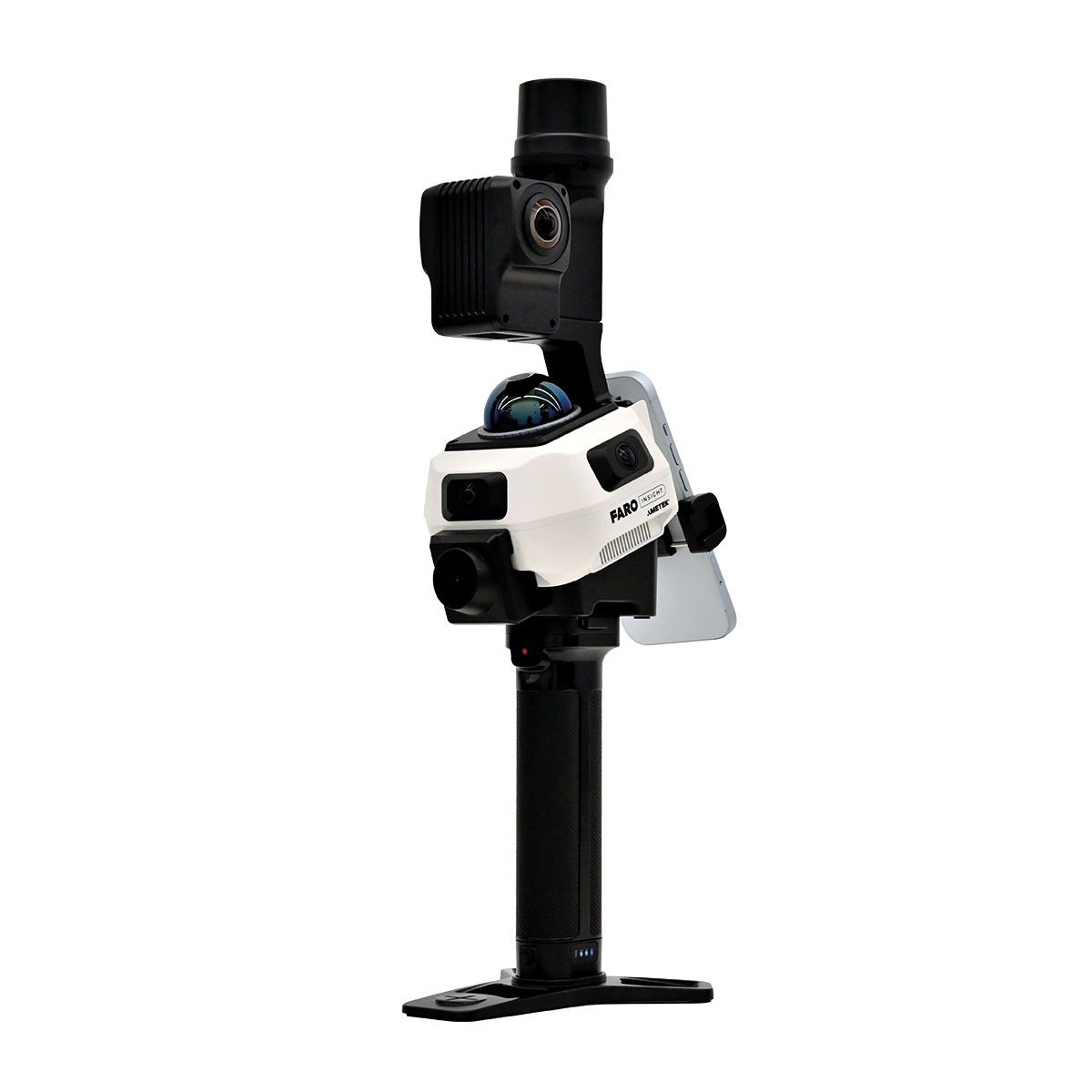

Išplėskite Rovi i.1 skenerio galimybes naudodami pasirenkamus priedus
Išplėskite Rovi i.1 įrenginio galimybes naudodami pasirenkamą priedų rinkinį, skirtą projektams, kuriems reikalingi georeferenciniai duomenys ir aukštesnės kokybės nuotraukos. Pasinaudokite papildomomis funkcijomis, suteikiančiomis daugiau informacijos apie objekto vietą, panoraminiais vaizdais ir išsamia vaizdine dokumentacija, papildančia 3D skenavimo duomenis.

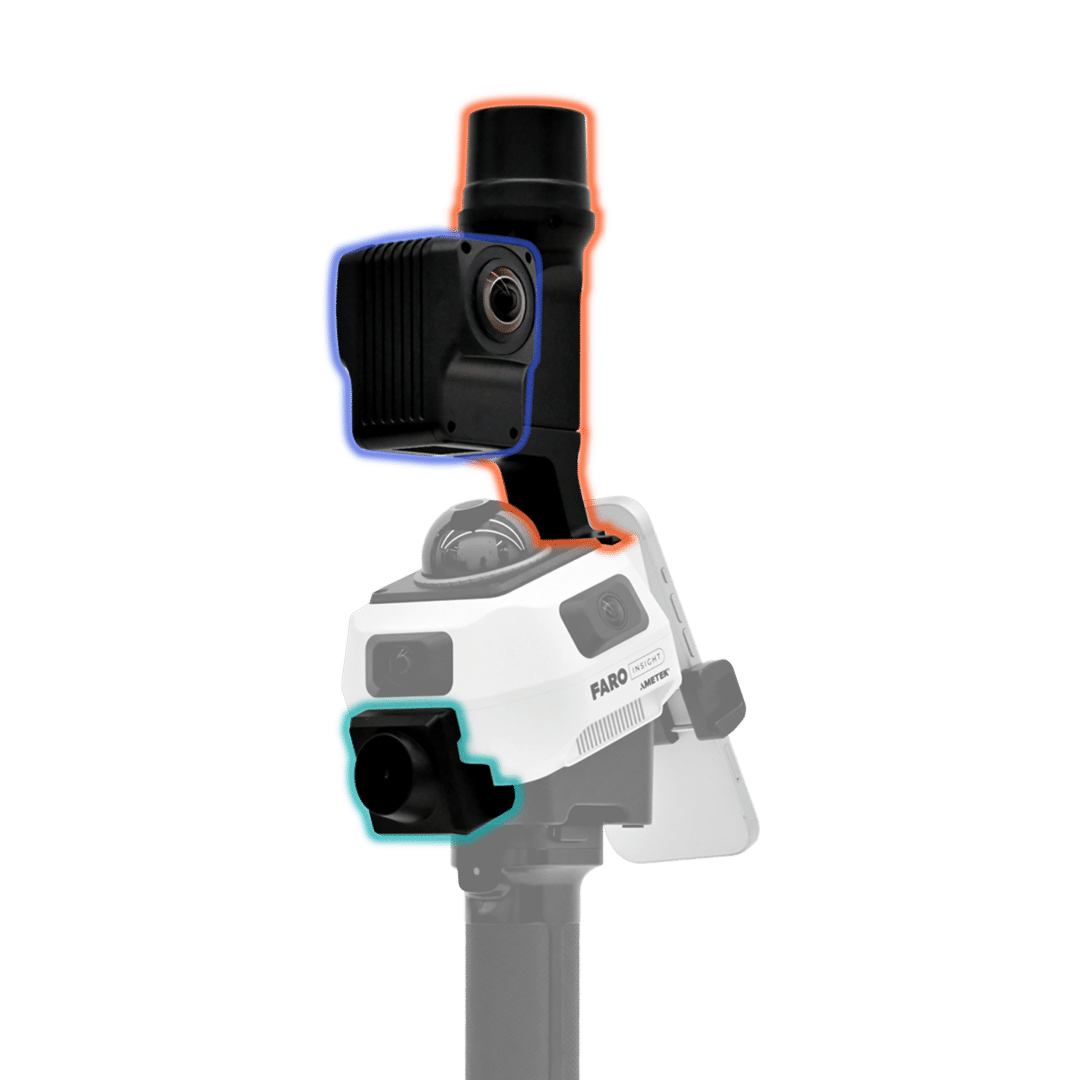

Pasirenkamą priedų rinkinį sudaro:
RTK/GNSS modulis: suteikia galimybę georeferencijuoti surinktus duomenis, susiejant 3D informaciją su realiomis geografinėmis koordinatėmis.
Didelės raiškos panoraminė kamera HighRes: fiksuokite panoramines nuotraukas, suteikiančias papildomo vizualinio konteksto ir leidžiančias naršyti 360° vaizduose kartu su 3D duomenimis..
Detalių fotografavimo kamera: fiksuokite didelio detalumo nuotraukas, skirtas dokumentavimui, patikroms ir pastaboms apie situaciją objekte žymėti.
Monopodas: pritvirtinkite skenerį prie monopodo ir taip išplėskite jo pritaikymo galimybes.
Mobiliojo skenerio Rovi i.1 taikymas įvairiose pramonės šakose
Architektūra, inžinerija, statyba ir pastatų eksploatavimas (AECO)
Užtikrinkite tikslią faktinės statybvietės būklės dokumentaciją – nuo planavimo iki statybos darbų įgyvendinimo. Generuodamas taškų debesį 200 000 taškų per sekundę greičiu, Rovi i.1 3D skeneris padeda surinkti aukštos kokybės duomenis, reikalingus pasiūlymams rengti, faktinei statybvietės būklei palyginti su BIM modeliu, darbų pažangai tikrinti ir galimoms problemoms iš anksto nustatyti. Tai leidžia priimti labiau pagrįstus projektinius sprendimus.
Geomatika
Atlikite skenavimą vietovėje centimetro tikslumu, naudodami pasirenkamą GNSS priedą. Rinkite, tikrinkite ir teikite patikimus vietovės duomenis, reikalingus tokiems darbams kaip teritorijų ir miškų plotų matavimai.
Muziejų veikla ir archeologija
Greitai dokumentuokite kultūros paveldo objektus ir archeologinių kasinėjimų vietas, kurdami patikimą skaitmeninę dokumentaciją dar prieš pasikeičiant aplinkos sąlygoms. Dėl spartaus taškų debesų generavimo ir įvairių fotografavimo galimybių Rovi i.1 3D skeneris leidžia efektyviai ir greitai užfiksuoti esminę informaciją apie objektą bei išsaugoti ją tolesniam kultūros paveldo objektų dokumentacijos rengimui.
Rovi i.1 Reality Capture paketą sudaro mobilusis Rovi i.1 skenavimo einant įrenginys, įkrovimo kabelis, transportavimo dėklas, valymo rinkinys, trumpasis naudotojo vadovas ir prieiga prie FARO Sphere XG bei SCENE programinės įrangos.
Pasirenkamą priedų rinkinį, kurį sudaro GNSS padėties nustatymo modulis, panoraminė kamera, detalių fotografavimo kamera ir vienkojo stovo laikiklis, reikia įsigyti atskirai. Šie priedai į pagrindinį komplektą neįeina.
Taip. Įsigydami Rovi i.1 įrenginį, galite pasirinkti vieną iš trijų programinės įrangos prenumeratos planų, kurių minimalus galiojimo laikotarpis yra 3 metai: Scan Essential, Scan Professional arba Scan Enterprise.
Įsigiję paketą, tampate įrenginio savininku. Pasibaigus minimaliam 3 metų prenumeratos laikotarpiui, galėsite atnaujinti programinės įrangos prenumeratą.
Be to, įsigiję Rovi realybės fiksavimo paketą, galėsite papildomai įsigyti kitą FARO INSIGHT įrangą (įskaitant Rovi i.1), suderinamą su jūsų turima programinės įrangos prenumerata. Kiekvienas įsigytas įrangos įrenginys priklauso Jums.
Taip. Rovi i.1 įrenginyje naudojama hibridinė SLAM technologija (vienalaikis lokalizavimas ir žemėlapio sudarymas), derinama su vaizdo jutikliais ir LiDAR technologija. Tai leidžia fiksuoti aplinkos duomenis judant ir skenuojant objektą. Naudotojai gali užfiksuoti faktinę objekto būklę ir generuoti taškų debesis neturėdami specialiųjų žinių apie realybės fiksavimo technologijas.
Rovi i.1 galima naudoti įvairiems realybės fiksavimo procesams – nuo matavimų, reikalingų komerciniams pasiūlymams rengti ir sąmatoms sudaryti, iki darbų pažangos stebėjimo, objektų dokumentavimo, draudimo sąmatų rengimo ir paprastos infrastruktūros dokumentacijos kūrimo.
Fiksuodamas išmatuojamus faktinės būklės duomenis, šis įrenginys padeda komandoms dokumentuoti objektus, tikrinti darbų pažangą, stebėti turto ir nekilnojamojo turto būklę bei gauti planavimui ir sprendimams priimti reikalingą informaciją.
Rovi i.1 tikslumas priklauso nuo galutiniam rezultatui keliamų reikalavimų. Pirmiausia reikia nustatyti konkrečiai užduočiai taikomas leistinas paklaidas, o tada patikrinti surinktus duomenis pagal kontrolinius taškus ir pateikti konkrečiam projektui pritaikytus rezultatus.
Jei darbams reikalingas geodezinis tikslumas, tinkamesni sprendimai yra antžeminis lazerinis skeneris Focus ir mobilusis lazerinis skeneris Orbis.
Blink daugiausia dėmesio skiria vizualinei informacijai. Jis leidžia suprasti, kaip atrodo konkreti erdvė, pasitelkiant įtraukiančią vaizdinę dokumentaciją.
Rovi i.1 daugiausia dėmesio skiria geometrijai. Jis padeda nustatyti erdvės matmenis, naudojant taškų debesų duomenis ir išmatuojamus projektinius duomenis.
Jei svarbiausia yra vizualinis kontekstas, tinkamas pasirinkimas yra Blink. Jei reikia išmatuojamų duomenų, kuriuos būtų galima patikrinti arba naudoti kaip pagrindą modeliavimui, šią užduotį padės atlikti Rovi i.1.
Ne. Rovi i.1 sukurtas taip, kad realybės fiksavimas taptų paprasta kasdienio darbo su projektais dalimi. Skenavimo einant („walk-and-scan“) metodika leidžia naudotojams užfiksuoti faktinę objekto būklę ir generuoti taškų debesų duomenis neturint specialiųjų žinių apie realybės fiksavimo technologijas.
Taip. Realaus laiko peržiūros funkcija leidžia dar būnant objekte patikrinti, ar skenavimas apima visas reikiamas zonas, ir nustatyti praleistas vietas prieš išvykstant. Taip sumažinama pakartotinio apsilankymo objekte tikimybė.
Surinktus duomenis galima perkelti į FARO Sphere XG platformą, kurioje komandos gali valdyti realybės fiksavimo duomenis ir pasiekti informaciją, reikalingą bendradarbiavimui, projekto skaidrumui, planavimui ir sprendimų priėmimui užtikrinti.
Sinchronizavus duomenis su SCENE programine įranga, galima dirbti abiejose sistemose, derinant pagrindines analizės ir bendradarbiavimo galimybes su išsamesne duomenų analize ir aiškesnėmis įžvalgomis.
|
Parametras |
Reikšmė |
| Taškų surinkimo greitis | 200 000 taškų/s |
| Svoris | 1,24 kg |
| Darbinės temperatūros diapazonas | Nuo −10 iki +40 °C |
| Vidinė atmintis | 256 GB |
| Akumuliatoriaus veikimo trukmė | Apie 2 val. |
| Matavimo nuotolis | 40 m, kai atspindžio koeficientas yra 10 % /
70 m, kai atspindžio koeficientas yra 80 % |
| Tikslumas | 8 mm |
